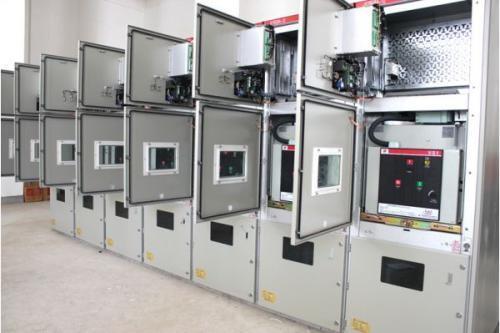

高压成套开关柜简述
来源: | 作者:pmt09e112 | 发布时间: 2018-01-31 | 1366 次浏览 | 分享到:
气主电路分成若干个单元。又将每个单元的断路器。隔离开关,电流互感器,电压互感器。以及保护,控制,测量等设备集中装配在一个整体柜内!
  电气主电路分成若干个单元。又将每个单元的断路器。隔离开关,电流互感器,电压互感器。以及保护,控制,测量等设备集中装配在一个整体柜内!
  根据电器接线图的要求,选择所需的功能单元有多个功能单元,在发电厂,变电所。安装后组成的配电装置称为高压成套配电装置。
  高压成套配电装置按其结构特点,可以分为金属封闭式,金属封闭凯装式,金属封闭箱式和六氟化硫封闭组合式等。
  按断路器的安装方式可以分为固定式和手车式。
  按照安装地点可以分为户外式和户内式。
  按额定工作电压可分为。高压成套配电装置和低压成套配电装置。
  现在所有的高压成套配电装置。高压成套开关柜。都具有五防连锁功能!防误分合断路器,防带负荷拉合隔离开关,防带电挂接地线或合接地刀闸,房带接地线合断路器,防止误入带电间隔。五防联锁功能常采用断路器,隔离开关,接地开关与柜门之间的强制性机械闭锁方式。或者电磁锁闭锁方式来实现它的功能。
  断路器的作用与要求,是他断路器要具备足够的操作功,还要有较高的可靠性,分,合闸时的动作迅速。,还要具有自由脱扣装置。
  段路器的巡检,包括分合闸的位置。与并与当时实际运行工况相对应一致!检查支撑绝缘子无裂痕及放电声音,撑板,绝缘子的洁净度。断路器的接地完好,引线连接部位无过热,引线驰度适中。
  断路器的异常运行及处理。值班人员在断路器运行中发生任何异常现象。均应应及时予以消除,不能及时消除,使要报告上级领导,并相应计入运行记录本和设备缺陷记录本儿那。
  值班人员若发现设备有威胁电网安全运行,且不停电难以消除的缺陷,应及时报告上级领导,同时向供电部门和调度部门报告申请停电处理。
  断路器有下列情形之一,请立即处理!
  套管有严重破损和放电现象,二六氟化硫气是严重漏气,发出操作闭锁信号三真空断路器出现真空损坏的丝丝声不能可靠合闸,合闸后声音一场,合闸铁芯上升不返回分闸脱扣器拒动。断路器动作,分闸后,值班人员应记录故障发生时间,并立即进行事故,特巡。判断断路器本身有无故障。断路器故障分闸强劲,送电后无论成功与否,均应对断路器外观进行仔细检查。断路器对故障分闸时发生拒动,造成月积分咱再恢复系统送电前应将发生,激动的断路器脱离系统,并保持原状,待查清举动原因并消除缺陷后方可投入运行。
